그랜저 HG 11년식 무출 사제네비에서 15년식 순정 AVN으로 교체하기 3탄

안녕하세요.

이번엔 그랜저 HG AVN 교체 3탄 입니다.



요즘 알바 하느라 바빠 빨리빨리 글을 올리지 못했네요.



이 또한 지나갈겁니다. 다들 힘 내시기 바랍니다!!





글을 시작은 했으나 어디서부터 어떻게 진행을 해야할지 모르겠습니다.



물리적인 설치야 뜯고 조립하면 되는거라 간단히 넘어가고 배선작업에 대한 부분을 좀 다뤄볼까 합니다!





지난 2탄에서 엠프 설치 및 배선 넘기기까지 하였습니다.



뒷선반 스피커 입니다! 설치를 한 뒤 사진인데요.



뒷 선반 스피커가 없다면 이렇게 총 3개가 설치됩니다. 지금 사진에는 안보이지만 좌측에 우측 검정 작은 스피커가 하나 더 달리게 됩니다!



그리고 데시보드 가운데 센터 스피커까지 추가해주면 최소한의 구성은 갖추게 됩니다!

(완벽하게 하려면 뒷자석 도어의 상단 스피커 + 데시보드 트위터 작업까지 해줘야 합니다)



요렇게 설치 후 2탄 엠프설치 후 넘겨준 배선들 중 각 스피커에 맞게 연결해주고 나머지는 앞쪽 오디오쪽으로 가져가서 2015년형 AVN에 연결해주면 끝!!



참 쉽죠?ㅎㅎ



지금부터는 현대 GSW를 통하여 배선도를 확인하고 작업하는 방법을 알려 드리도록 하겠습니다.

배선 관련하여 어떤 DIY를 하든지 이 방법을 안다면 못할 작업이 없다고 생각됩니다.



자 저 위에 뒷선반 스피커를 달아 줬는데요.

그럼 엠프에서 무지막지하게 여러 가닥의 선이 나왔는데 그 중 어떤선이 각각 스피커에 들어가게 되는걸까요?





https://gsw.hyundai.com/

Global Service Way - Technical Information



위는 현대의 GSW라는 사이트 입니다.

정비를 위한 지침 사이트 정도로 보시면 될 듯하고 각종 차량 정비를 위한 정보들을 보여주고 있습니다.



좋은점은 누구나 회원 가입하면 정보들을 볼 수 있다는 점 입니다!



자자~ 모르셨던 분들은 우선 회원가입을 하세요!



위 화면은 로그인 한 첫 메인화면 입니다.





젤 위에 파란 부분이 메인 메뉴들이며 우리들이 필요한건 전장회로도 입니다!(빨간 표시부분)



해당 메뉴를 클릭합니다.



그럼 위 화면으로 넘어가게 되며 빨간 네모박스 부분에서

자신이 원하는 차량을 선택하시면 됩니다!



차종 / 연식 / 연료 별 세세하게 분류되어 있습니다.



그리하여 제가 얻은 2015년식 그랜저 HP 엑튠AVN 커넥터의 정보는 아래와 같습니다.

저 커넥터가 2탄에서 설치했던 엑튠 엠프에 연결되는 커넥터 2개중 하나 입니다.

총 28개의 배선이 연결되는 커넥터네요!



자 위에 커넥터 배선도 중 12번, 13번, 14번, 15번, 27번, 28번을 보시기 바랍니다.

서라운드스피커 RH(오른쪽) / 서라운드스피커 LH(왼쪽) / 센터 스피커



이렇게 3개를 연결할 수 있는 배선입니다!



2탄에서 엠프설치 후 트렁크쪽을 통해 안으로 넘겨 준 배선들 중 저 번호들을

각각 스피커에 맞게 연결해주면 됩니다!







이쯤에서 GSW를 모르셨던 분들은 "오~! 이제 알겠다!" 라고 하시는 분들도 계실 듯 합니다.



그럼 제가 문제를 내겠습니다!



1. 저기 1,2,3,4번 스마트 정션블록(퓨즈-엠프) 는 어디에 연결해야 하는걸까요?

2. 서라운드 스피커가 뒷선반 좌 / 우 스피커라는건 어떻게 알 수 있을까요?







정답을 같이 찾아보시죠!!!



제가 GSW에서 검색한 화면입니다.



가운데 엠프(ACTUNE) 중 위 번호 빨간박스의 번호(F96-A)를 누르면 아까보신 커넥터 정보가 나오게 됩니다.

지금 번호란에 누를 수 있는게 두가지(F96-A / F96-B) 가 있습니다.



즉 "아~ 엑튠 엠프에는 커넥터가 두가지 연결되는구나" 라고 유추할 수 있습니다.





추가로 옆에 회로도(빨간박스) 란을 보시면 여러가지 영어와 숫자로 된 정보들이 있습니다.

저는 그 중 첫번째를 눌러 보겠습니다.

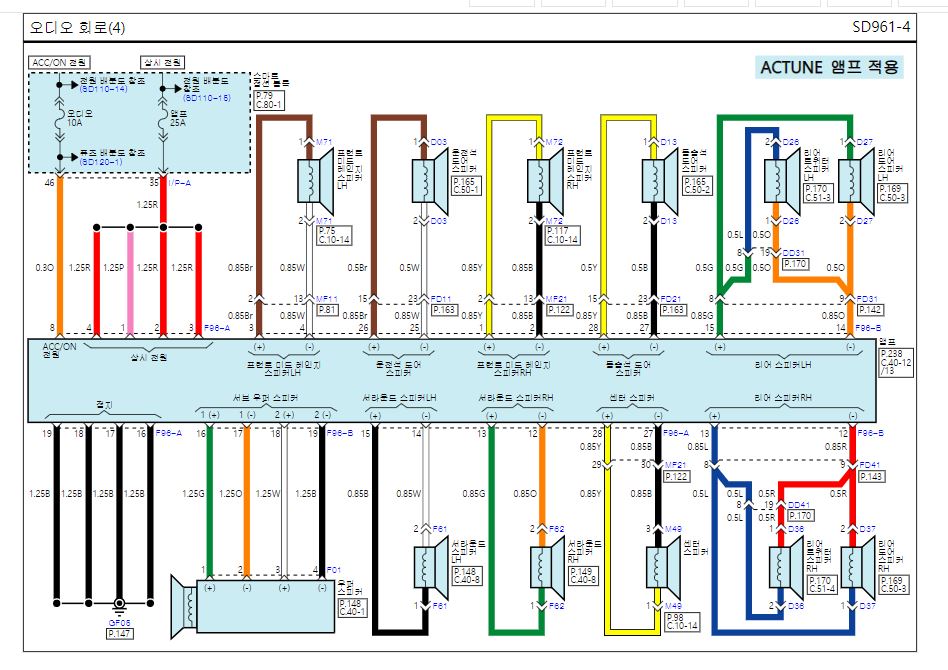

위와 같은 화면이 나왔습니다.

가운데 하늘색 박스를 보시면 숫자들이 써있고 그 안에 한글로 작게 설명이 적혀있죠!



왼쪽 위 보시면 빨간/분홍 색으로 된 "상시전원" 이라 표기된 부분을 보시겠습니다.



4,1,2,3 순서로 되어 있고 옆에 작게 파란 글씨로 F96-A 이라 적혀 있습니다.



네! F96-A 커넥터의 1,2,3,4번 배선도를 보고 계십니다!



그럼 저희는 저 배선도를 보며 아 지금 F96-A 의 1,2,3,4번 배선이 위로 쭉 올라가며

I/P-A 35번 커넥터로 들어 가는구나 라고 생각할 수 있습니다.



복잡하나요??? 사실 별거 아닙니다. 이렇게 설명으로 들으려니 복잡한거고

실제로 해보시면 간단합니다! 배선도도 자꾸 보다보면 한눈에 들어옵니다!



여기서 또 문제가 발생하죠!



그럼 I/P-A 35번은 도대체 어디지????



파란 글씨는 모두 누를 수 있는 정보들입니다! 누르면 해당 커넥터의 정보가 나오죠!

한번 눌러 보겠습니다.



자 그러니 이렇게 I/P-A 라는 커넥터의 정보가 나왔습니다.



자 오케이! 그럼 이 커넥터의 35번에 엠프의 F96-A 커넥터 1,2,3,4번 배선들을 연결해주면 되는구나라는걸 알 수 있습니다.



여기서 또 한가지!



그럼 저 I/P-A 커넥터는 어디에 붙어 있는거지???





커넥터 정보 사진에서 윗 부분이 잘렸는데 보시면 위 파란 메뉴로

연결 / 컴포넌트 / 하네스

이렇게 3가지 메뉴가 있습니다.

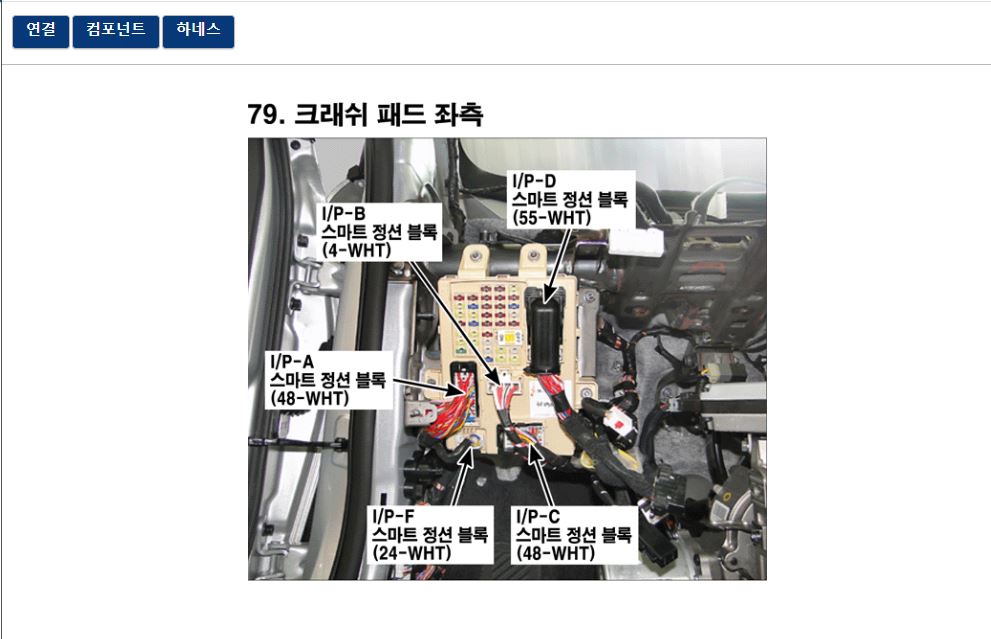

그중 컴포넌트 메뉴를 눌렀을 때 나오는 화면입니다!



어딘지 아시겠나요??  크래쉬패트 좌측 즉, 퓨즈박스 부분 입니다!

그 중 어떤 커넥터가 I/P-A 커넥터인지까지 정확하게 알려주고 있습니다.

그럼 우리는 엠프의 F96-A 커넥터에서 나온 1,2,3,4번 배선을 저 퓨즈박스까지 가져가서

I/P-A의 35번에 연결해주면 되겠죠!!



여담으로 엠프가 원래 없던 차량에는 저기 I/P-A 35번이 비어 있습니다.

맞는 핀을 삽입하여 배선을 꼽아주면 되겠죠!



그리고 엠프에서는 1,2,3,4번으로 4가닥이 나오는것처럼 보이지만 결국은 한곳에 모여서 연결되기 때문에 전선의 굵기만 너무 얇지 않다면 에초에 1가닥으로 연결해서 가져와도 상관 없다는 유추도 해볼 수 있습니다.



이런 식으로 정보를 찾으실 수 있습니다.

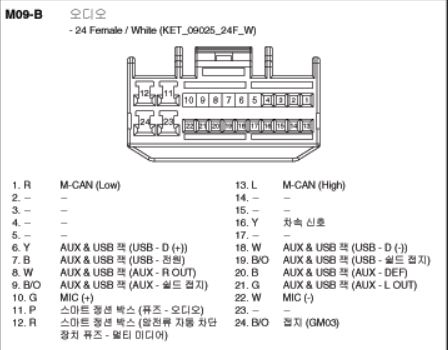

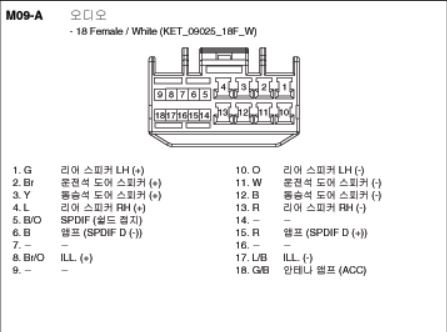

위는 같은 방법으로 찾은 2011년식 LPI 네비없는 모델의 오디오 커넥터 정보입니다.



그리고 같은 방법으로 2015년 AVN 오디오 커넥터를 찾아 보겠습니다.



자 비교를 해보세요!!



커넥터 모양과 핀수가 같습니다. 네 실제로 두 커넥터는 같은 모양입니다.

다만 배선 내용을 보시면 달라졌죠????



2011년식 오디오는 엠프가 따로 없는 자출 모델이기 때문에 엠프의 역할도 하고 있습니다.

따라서 스피커를 연결하는 배선들도 있고 정보가 다양하죠!





또한 년식과 기능이 달라지면서 각 커넥터의 번호마다 하는 역할들이 조금씩 달라졌습니다.



우리는 2011년식 커넥터 배선도를 보고 2015년식 오디오 커넥터의 배선 정보에 맞게 변경을 해주는 작업을 해야합니다.

변하지 않은 번호들은 그대로 두고(오른쪽 커넥터의 10번을 보시면 MIC (+) 라고 되어 있는데 2011년식, 2015년식 모두 변경이 없죠?? 그 번호는 그대로 두는겁니다!



그리고 변경 된 정보는 변경해주고 2011년식에 없던 배선이 생겼으면 다른곳에서 찾아 따와서 연결해주면 됩니다.





2015년식 AVN 오디오



2011년식 오디오

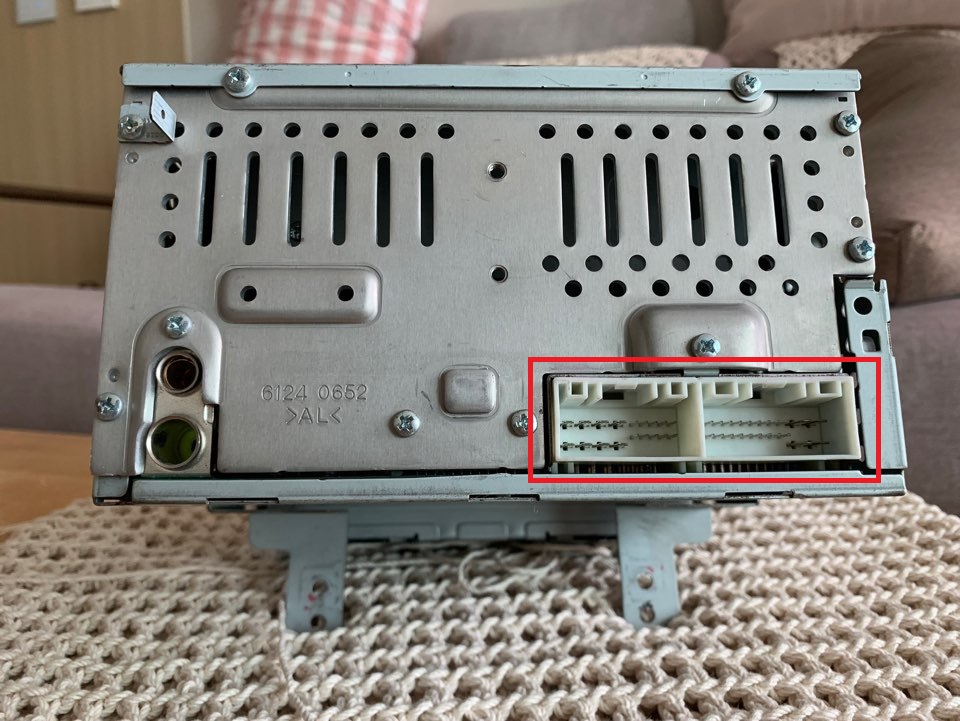

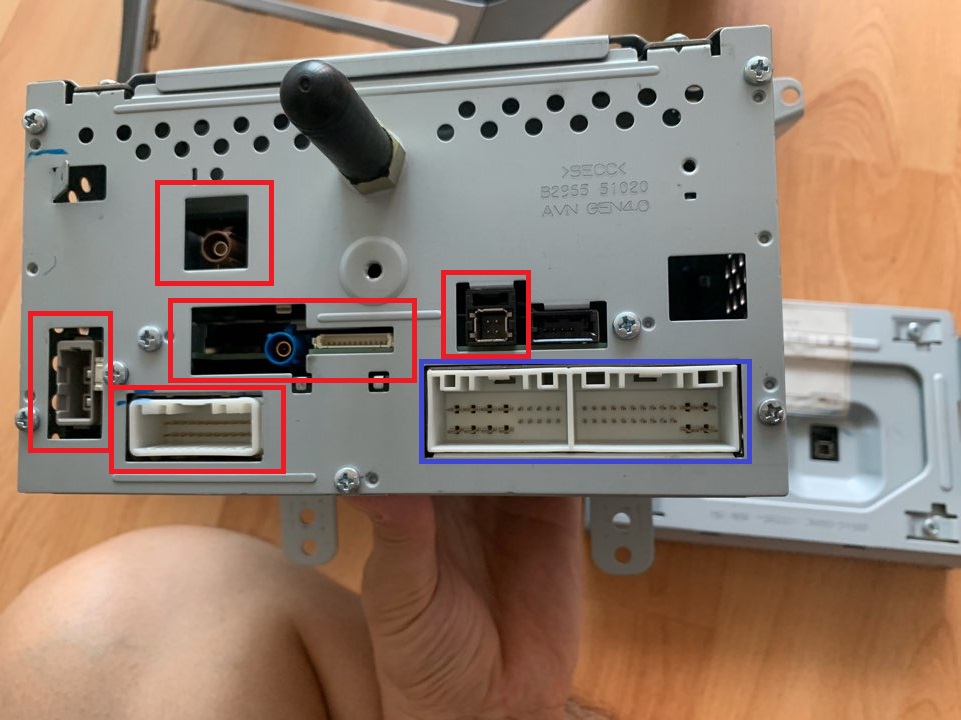

위는 2015년  AVN 오디오 뒷면이며 아래는 2011년식 오디오 뒷면입니다.



오른쪽 아래 빨간박스 두 커넥터만 같고 나머지는 아예 커넥터가 없네요.



없거나 모양이 변경 된 커넥터는 새로 구해서 만들어줘야 합니다.



오디오쪽 2개 / 공조기쪽 1개 커넥터를 제외하면 모두 없거나 모양이 다릅니다.





많은 분들이 댓글로 커넥터를 어떻게 구하는지 궁금해 하셨습니다.



사실 현대 모비스에 팔고 있습니다ㅎ

모비스에서 부품 찾기 정보를 제공하고 있으며 여기에 커넥터도 함께 정보가 나옵니다.



혹은 GSW에서 커넥터 별 부품번호를 제공하고 있으니 그걸 찾아서 모비스 대리점에 구매 문의를 하시면 됩니다.

몇몇가지는 제가 부품번호를 가지고 있습니다!



그리고 GPS 커넥터 및 오디오 안테나 커넥터등은 모비스에서도 순정으로 따로 제공되지 않습니다.



이는 인터넷 검색을 통하여 사설 업체에서 커넥터를 구입 하였습니다.



추가로 커넥터의 핀 같은 경우도 공핀을 인터넷 검색을 통하여 구입 하였습니다!

정말 파는곳이 없긴 한데 조금 비싸긴 해도 파는곳을 찾았습니다!





우선 위의 제가 설명한 부분들은 모두 이해했다거나 혹은 이미 알고 있으셨다는 분들 중

실제로 작업을 진행 하시려고 준비를 마치셨는데 커넥터 / 커넥터 핀을 못구하셨다 하는 분들은 따로 댓글로 연락 부탁 드립니다.



제가 아는 선에서 정보 드리도록 하겠습니다.









사실 3탄까지 썻지만 전체 정보의 반의 반도 안됩니다.



이런식으로 가능하다라는 것만 알려드릴 수 있을 것 같습니다. 글로 적기에는 너무 많은 양이며 어디서부터 얼마나 설명 드려야 할지도 난감하네요ㅠ



하지만 궁금한 점이 있으시다 하시는 분들은 우선 댓글로 연락 주시면 가능한 모두 답변 드리도록 하겠습니다.



그리고 실제로 작업을 진행하시겠다!!! 하시는 분들은 개인 연락처를 드릴테니 그쪽을 통하여 바로바로 막히는 부분들을 함께 풀며 진행하시는 편이 좋을 듯 합니다.



안그러면 중간에 해결하지 못한 문제로 센터페시아 전부 분해한 상태로 전문 업체에 렉카로 실려 가는 불상사가 생길수도 있으니.......





혹시 필요한 부분이 더 있다 싶으면 다음 글을 추가로 적어 보도록 하겠습니다.



감사합니다~~복받으세요~~
